Comment connecter le tube de recirculation dans le réchauffeur YCSH

Comment connecter le tube d'air froid / recirculation dans le chauffage ycsh

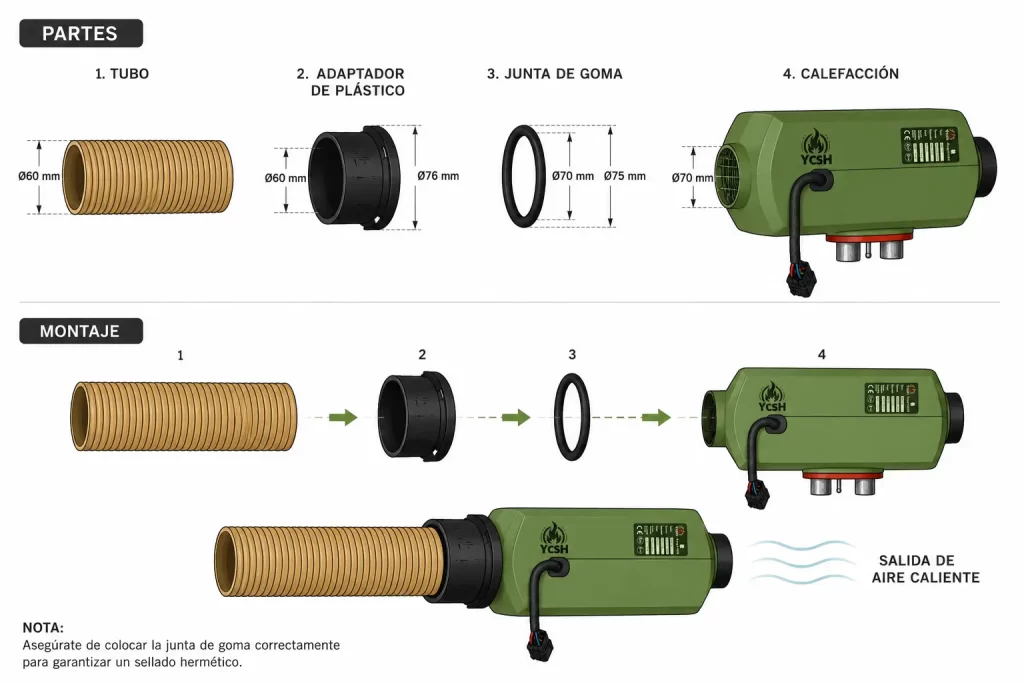

Comme on peut le voir sur le schéma, il est important de respecter l'ordre des composants pour garantir une bonne étanchéité et un bon fonctionnement du système..

Composants nécessaires

• tube à air flexible (Ø60mm) (inclus avec le chauffage)
• adaptateur en plastique (entrée Ø76 mm / sortie Ø60 mm) (inclus avec le chauffage)
• joint en caoutchouc (Intérieur Ø70 mm / Ø75 mm extérieur) ( NON inclus avec le chauffage) peut être acheté ici
• Chauffage

ordre de montage

1. Entrez le tuyau flexible à l'intérieur de l'adaptateur.
2. Placez le joint en caoutchouc dans l'entrée de chauffage.
3. Insérez le adaptateur dans son logement jusqu'à ce qu'il soit complètement en place.
4. Vérifiez que l'assemblage est ferme, pas d'espace ni de fuite d'air.

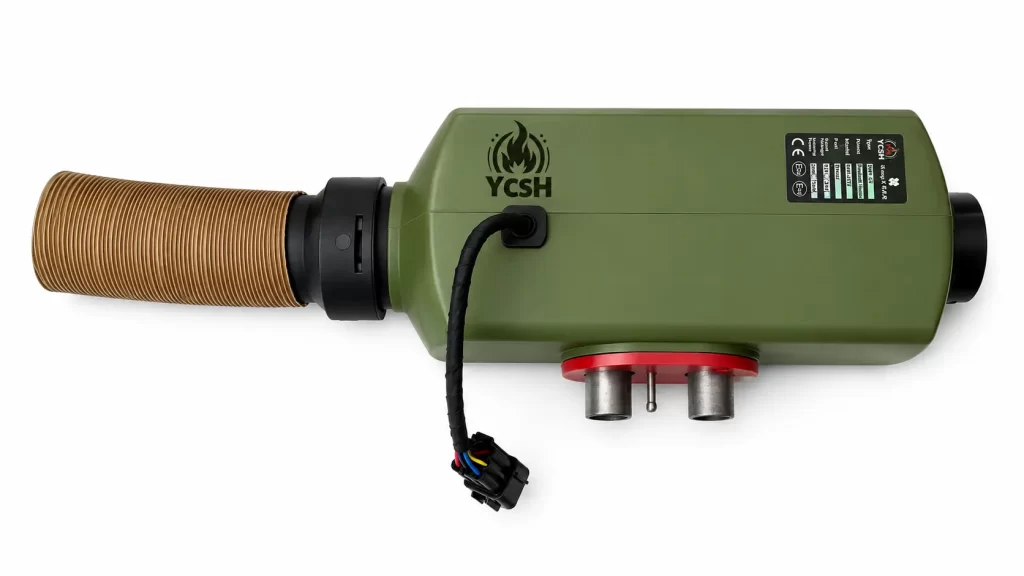

Résultat final

L'adaptateur doit être complètement inséré dans l'entrée de chauffage, avec joint en caoutchouc assurant l'étanchéité. Le tube doit être solidement fixé à l'adaptateur, pas de déformation ou de pli qui pourrait restreindre la circulation de l'air.

Alternatives aux adaptateurs

Si vous n'avez pas acheté le joint ou si vous n'avez pas l'adaptateur, Ha 2 façons de mettre le tube dans l'admission.

une option 1

1. Retirer le fil/grille chauffant
2. Utilisant le même type de tube que la sortie d'air chaud de 60 mm, ils sont faits 2 petites coupures pour pouvoir insérer le tube dans le filetage, sans les coupures, le tube ne rentrera pas, car il a un diamètre supérieur à 65-67 mm
3. L'union n'est pas parfaite, peut être scellé avec du ruban chauffant en aluminium.

une option 2

1. Avec le fil/grille chauffante allumé

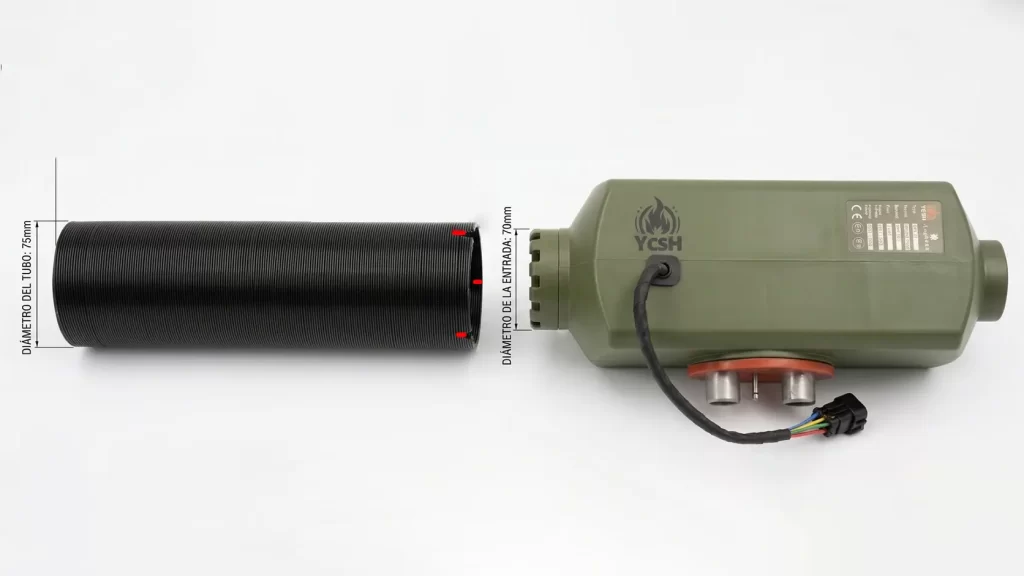

2. Utiliser un tube de plus grand diamètre, comme le tube de 75 mm
3. La calandre a un diamètre de 70mm, donc avec deux petites coupures dans le tube, Ils vous aideront lors de la mise en place de la pince afin que le tube ne se froisse pas..
